解读阿里云HPN Pivot路由架构

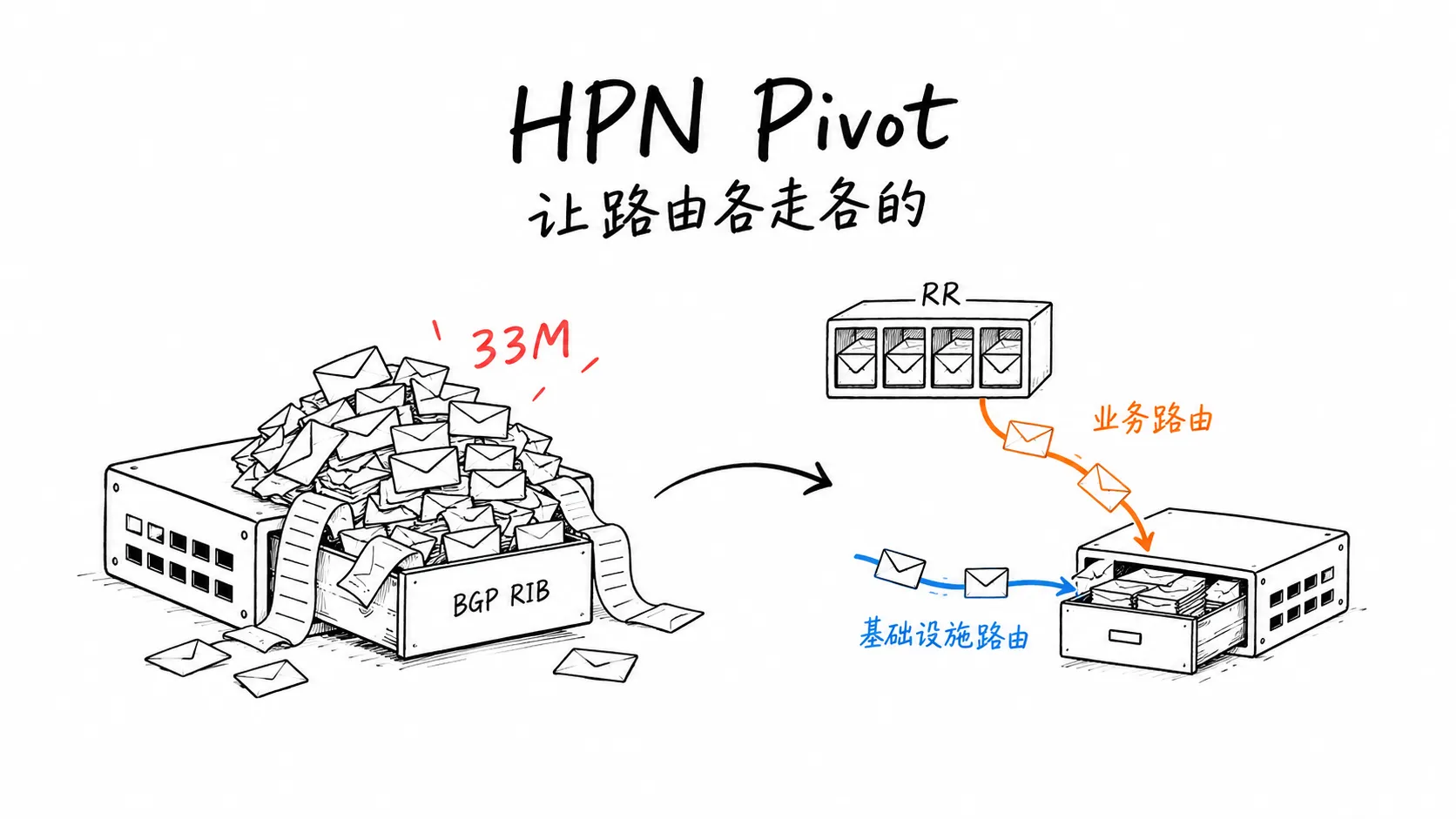

一句话结论：在 2 层 CLOS 把交换芯片 radix 堆到512以上之后，先撑不住的不是交换芯片的 FIB，而是 TOR 交换机的 BGP RIB。HPN Pivot 的解法不是压缩路由，而是把 infra 路由和业务路由拆到两条不同的分发通道上——前者继续逐跳 BGP，后者交给集中式容器化 RR。将单台 TOR 的 BGP RIB数量从 33M 量级压回几百K 量级。

刚刚举行的OCP Global Summit上，阿里云网络研发团队在 Networking 分会场介绍了其专为超大规模智算网络集群设计的 HPN Pivot路由架构，演讲标题是 Beyond Traditional BGP: Decoupling Route Distribution for Large-Scale AI Clusters at Alibaba。并表示该架构已经在阿里云智算集群规模部署，将支撑智算网络集群从10W卡向百万卡的演进。

看过完整session后，个人认为HPN Pivot最大的价值不在于提出了新协议，而是在不依赖新硬件、不大改控制面协议、不牺牲产品能力的前提下，通过对路由系统架构创新，给出了支撑智算网络集群规模由十万卡向百万卡演进的方案与实践。

1. 背景：智算集群的规模算术

1.1. 为什么一定要把单网络集群做大

AI对网络规模的需求没有停下来的迹象。2023 年，业界以万卡集群为标杆。2025 年，10 万卡量级的集群已经进入交付。再往后，50 万卡乃至百万卡量级的单集群，也已经进入行业的建设规划。

对网络而言，规模本身即是价值来源。Metcalfe’s Law 的表述是：一张网络的价值与接入节点数的平方成正比。这条定律在智算集群里有一个直接的对应物。集合通信的规模越大，可编排的并行策略空间就越大。单任务能切到的 GPU 数量上限也随之抬高。

对云资源售卖场景，做大单集群规模还有两项额外收益：

可调度资源池变大。产品支持的单用户最大规模随之提升，大任务不必再跨集群拼接。
资源碎片变少。同一资源池内的空闲卡更容易凑成连续可用的规格，售卖率随之改善。

这两点决定了云服务商有持续做大单集群的内在动力，而不是”够用就行”。

1.2. 2 层 CLOS 把 radix 用满之后

网络层数越少，ECMP 哈希冲突的概率越低，端到端时延也越低。因此智算网络普遍倾向压层数：能用 2 层，就不用 3 层。

阿里云在 SIGCOMM 2024 公开的 HPN 架构就是 2-tier、dual-plane 设计，单 Pod 可互联 15K GPU。同一篇论文提出用 dual-ToR 替代传统的 single-ToR。压层数的代价是：单台交换机的 radix 必须做到极致。

按公开演讲的设定，取一台 radix 为 512 的交换芯片做 2 层 CLOS，收敛比 1:1：

项	数值	说明
TOR 下行端口	256	radix 512 的一半
TOR 上行端口	256	即 Spine 数量 m = 256
TOR 数量 n	512	每台 Spine 512 下行
可接入网卡数	256 × 512 = 131,072	每网卡 1 个 IP
单台 TOR 自带业务路由	256	对应 256 张下联网卡
集群业务路由总量	131K	即 service route 总量
集群 infra 路由总量	m + n = 768	Spine 与 TOR 各一条设备地址

这张表里，131K 与 768 之间的悬殊差距，是后面全部讨论的起点。

2. 挑战：瓶颈不在 FIB，在 BGP RIB

2.1. 33M 是怎么算出来的

BGP 已经是大规模数据中心网络的默认控制面协议。而 BGP 的逐跳传递语义决定了一件事：TOR 会从每一台 Spine 都学到集群内的全量业务路由。

于是单台 TOR 的 BGP RIB 条目数是：

131K（全量业务路由） × 256（Spine 数量） = 33M BGP path

这里统计的是 BGP path，不是 FIB 表项。33M 条 path 经过最优路径选择与多路径安装之后，落到交换芯片 FIB 里的仍然是 131K 条前缀。所以：

131K 对 FIB 是可承受的，33M 对 BGP RIB 是不可承受的。

2.2. 三个直接后果

33M 条 BGP path 带来的问题不止是内存占用。

内存与 CPU。每条 path 都要在 RIB 中保存属性、AS_PATH、community 等元数据，并参与最优路径计算。千万级 path 的 BGP 进程，其内存占用与 CPU 开销都会脱离交换机的常规设计假设。
收敛性能恶化。网络内任何一次链路或设备状态变化，都要在这个规模的 RIB 上触发重新计算。规模本身会放大单次事件的收敛时延。
隔离再入网基本不可行。这是运维视角最痛的一点。TOR 被隔离后再入网，需要重新完成 33M path 的全量学习。这个时间长度会让传统的”隔离—维修—回灌—验证”变更流程失去可操作性。

2.3. 为什么不能在 TOR 层做路由汇聚

在线下 IDC 的独占环境里，这个问题有成熟解法。做法是给每台 leaf 交换机规划固定的 IP 网段，leaf 向上只通告汇总网段，网卡明细路由不出 leaf。汇聚一做，上游的路由规模立刻塌缩。

但对需要以裸金属形态对外售卖的云服务商，这条路走不通。原因有三条：

极致性能要求排除 overlay 封装。为了给用户提供裸金属级别的吞吐，云服务商不能靠在网卡侧做 overlay 封装来隔离租户业务地址空间与云服务商地址空间，而要把租户业务 IP 直接暴露在网络集群里。业务地址一旦直接暴露，就不存在”用云服务商地址段做汇聚”的空间。
动态迁移排除固定网段。同一租户的 GPU 服务器今天接在 TOR-1 下，明天可能因为运维或调度原因迁到别的 TOR 下，而租户要求迁移前后 IP 不变。为每台 TOR 分配固定 IP 网段的策略因此无法实施。
多上连接入要求明细路由上行。为提升稳定性与接入规模，网卡双上连、4 上连已被普遍采用。同一张网卡的明细路由可能同时挂在多台 TOR 下，failover 时需要基于明细路由把流量绕到其它 TOR。这就要求明细路由必须从 TOR 层向上发布，而不是被汇聚掉。

三条约束叠加的结论是：明细业务路由既要保留，又要在全集群范围内可达。汇聚这条捷径被封死了。

3. 问题拆解：TOR 为什么必须从每台 Spine 学全量

3.1. 两个耦合在一起的原因

把现象归因到机制，33M 这个数字来自两个原因的乘积：

BGP 路由的逐跳传递。业务路由从源 TOR 出发，经 Spine 中转，再到达目的 TOR。Spine 不做汇聚，就必须原样转发全量明细。
对 256 台 Spine 的完整可达性。2 层 CLOS 里，TOR 与每台 Spine 都有等价路径。要让流量能走任意一台 Spine，TOR 就得从每一台 Spine 都学到同一批前缀。

第一个原因贡献了 131K 这个乘数，第二个原因贡献了 256 这个乘数。

3.2. 一个关键观察：两类路由的规模差 170 倍

回看 1.2 节的表：infra 路由只有 768 条，业务路由有 131K 条，两者相差约 170 倍。

而这两类路由的 变更频率 同样相差悬殊。infra 路由对应设备自身的 loopback 地址，只在设备上下线、链路故障时变化；业务路由对应租户网卡地址，随租户扩容、缩容、迁移持续变化。

规模差 170 倍、变更频率也差一个量级的两类路由，却在同一条 BGP 通道里被逐跳传递。 这是我认为整份材料里最值得注意的一点，它直接指出了问题的结构性来源。

3.3. 业界的三条路

同一场演讲把业界的已有思路摆在一起做了对照：

由 controller 下发业务路由（演讲中标注为 Google’s suggestion）。Spine 层只用 BGP 学 infra 路由，业务路由由集中式控制器推送。每台 TOR 的 BGP 条目降到 (m+n) × m = 768 × 256 = 196K。
由 RR 下发业务路由（演讲中标注为 Cisco’s suggestion）。BGP 条目同样是 196K，区别在于业务路由走 BGP Route Reflector[^4]，而不是私有 controller 协议。
改用 SRv6 承载可达性。Microsoft 在 OCP 2025 的 SRv6 for AI Backend 演讲中提出了另一条路线，目标是支撑跨地域规模的 GPU 集群[^5]。我的理解是，这条路线的着眼点是把可达性编码进 locator，从而绕开逐条明细路由的分发压力。此处仅基于公开演讲标题与摘要，不代表 Microsoft 官方结论。

前两条路有一个共同点：都承认 infra 路由与业务路由应该分开传。分歧只在业务路由由谁传、用什么协议传。HPN Pivot 属于第二条，用 BGP RR 承接业务路由。

HPN Pivot选择RR路线的原因在于，RR 走的是标准 BGP 协议，TOR 侧不需要引入新的协议栈，交换机操作系统也不用大改。对一个已经把 BGP 当作默认控制面的团队来说，这个选择把改造面收到了最小。

4. 方案：把 infra 路由和业务路由拆成两条通道

4.1. 整体结构

HPN Pivot 的做法可以概括为四条：

TOR向Spine同时传递业务路由与infra路由，但Spine只向TOR传递infra路由。
部署独立的 RSC-BGP 实体承担 BGP RR 角色，与 TOR 之间建立多跳 BGP Peer，负责业务路由在 TOR 之间的传递。
TOR 与 RSC-BGP 之间传递业务路由时，保持业务路由的下一跳为 TOR 自身的 infra 地址不变。
TOR 转发业务流量时，通过路由的迭代查找特性，最终基于 infra 路由解析出对应的上连 Spine 出接口。

OCP session上，把这套机制归纳为三个名字：Loopback-Based Next Hop、Centralized Route Aggregation、Two-Level Recursive Forwarding。

[图 1：HPN Pivot 两层网络结构示意。上半部为 Spine 层与 TOR 层之间的 infra 路由 BGP 通道；右侧为 RSC-BGP 组（4 实例）与全部 TOR 之间的多跳 eBGP 业务路由通道；下方为 GPU 服务器的 /32、/64 明细路由。管控面由 Pivot-Manager 与 ENC 通过控制通道纳管。]

4.2. Spine 层只中转 infra 路由

第一条是整套方案的地基。Spine 不再中转业务路由，只中转 infra 路由。

按 1.2 节口径，单台 TOR 从 Spine 侧学到的 BGP 条目因此变成：

(m + n) × m = 768 × 256 = 196K

从 33M 到 196K，下降约 170 倍，也就是两个数量级以上。

这里要说明一点：196K 并不意味着路由条数变少了。集群里的业务路由仍然是 131K 条，一条没少。变化在于 这 131K 条不再从 256 个方向各来一份，而只需要从 4个 RR 实例各来一份。

4.3. RSC-BGP：集中承接业务路由

RSC-BGP 是承载 RR 角色的 BGP 实体名称。它与 TOR 之间建立多跳 eBGP，负责把某台 TOR 通告的业务明细路由分发给同集群内的其它 TOR。

组织方式上，RSC-BGP 以 4 个实例为一组，以避免单个实例异常带来的稳定性风险。

按公开口径，学全量业务路由的 BGP Peer 数量从 256 降到 4。Peer 数量的下降比 RIB 条目数的下降更直接影响 BGP 进程的行为。最优路径计算的比较对象、UPDATE 消息的来源数、会话维护开销，都随 Peer 数线性变化。

4.4. 下一跳保持为 TOR 自身的 infra 地址

第三条机制很容易被略过，但它是整套设计能成立的关键。

TOR 向 RSC-BGP 通告业务路由时，把下一跳改成自己的 infra 地址（loopback）。RSC-BGP 通过多跳 eBGP 分发业务路由，并配置 保留原始 NEXT_HOP，使其继续指向业务接入 ToR 的基础设施地址

保留原始下一跳的直接后果是职责分离。RSC-BGP 只负责回答”这条路由存在，它属于哪台 TOR”，不负责回答”怎么到那台 TOR”。后者由 infra 路由回答，两类信息在 TOR 本地拼装。

4.5. 两级递归转发

第四条机制是转发面的落地方式。TOR 收到一条业务路由后，做两级解析：

第一级：业务路由 → 下一跳为源 TOR 的 infra 地址。
第二级：infra 地址 → 由从 Spine 学到的 infra 路由解析出真实出接口，指向某台 Spine。

这正是 RFC 4271 描述的下一跳解析行为。本地 BGP Speaker 要先把 NEXT_HOP 解析到一条可直达的路由上，才能得到出接口。Pivot 没有发明新的转发机制，只是把这种递归解析用到了极致。

[图 2：两级递归解析示意。左侧为 131K 条业务路由，全部指向数量级为百的 TOR infra 地址集合；右侧为 768 条 infra 路由，指向 256 台 Spine 出接口。故障发生时只有右侧需要更新。]

5. 关键实现

方案的四条机制在协议层面都不复杂。真正决定它能不能落地的，是承载 RR 的实体形态、可靠性设计，以及 RR 全失联时的兜底。

5.1. RR 载体：为什么是容器，不是物理路由器

演讲用了整整一页讲三个部署决策。

5.1.1 形态：物理设备 vs 虚拟化 RR。结论是虚拟化 RR。传统做法是采购独立的高性能路由器充当 RR。代价是物理位置规划、设备采购成本，以及以月计的交付周期。

改成运行 AliNOS 镜像的容器实例后，RR 的部署变成管控自动化流程里的一步。时间尺度从月降到分钟。容器实例还能在物理服务器之间快速迁移，用于灾备恢复。它同时能用上服务器级 x86 CPU 的性能和足够大的内存空间。这恰好是大规模 BGP RIB 最需要的两类资源。

5.1.2 位置：中心化云端 vs 集群同址。结论是集群同址。这一点值得多说一句：既然 RR 已经是容器，把它集中放在某个中心资源池里，运维上会省事得多。该团队没有这么做，理由是保证低时延和高可靠的 BFD 会话。BFD 对时延与抖动敏感，而 RR 与 TOR 之间的多跳 eBGP 会话要靠 BFD 做快速故障检测。把 RR 拉远，等于把检测可靠性交给了一段不受控的路径。

5.1.3 运维：手工 vs 自动化生命周期管理。结论是引入 Pivot-Manager，负责 RR 的供给、扩缩容与生命周期管理。另有 ENC 承担 TOR 与 RSC-BGP 之间动态 BGP 配置的下发。

页面上还有一条注记：No K8S。这是一个明确的技术选型表态——RR 容器不由 Kubernetes 编排。网络设备侧的容器对启动顺序、网络命名空间都有较强约束。它们还要与交换机控制面耦合。直接由专用管控平台管理，比套一层通用编排系统更可控，也更轻量。

5.2. 可靠性：4 实例一组，跨机架跨网络集群

演讲给出的底线是原文一句话：any RR outage should not impact AI cluster。围绕这条底线的设计有四点：

4 个实例靠近 AI 网络集群部署。
4 个实例分布在不同物理服务器上。
这些物理服务器位于不同机架，并通过两套不同的网络集群接入。
每个 RR 实例独立与该集群内全部 TOR 建立会话，4 个实例分发相同的路由。

第 4 点是最重要的一条。它意味着 4 个实例之间 不做任何状态同步，而是各自独立地从 TOR 学习、再各自反射给 TOR。这样做的代价是同一批路由被分发 4 次，TOR 侧要为每条业务路由维护 4 份 path。收益是不存在实例间的一致性问题：任意实例失效都不需要选举，也不需要状态迁移。

这里还有一个附带好处：4 份 path 的下一跳都指向同一台源 TOR 的 infra 地址。因此任意一个 RR 实例失效，都不会改变 FIB 里的转发结果。

5.3. BGP Group GR：让 RR 全失联变成非事件

多实例设计已经把单点故障的概率压得很低。但极端场景仍然存在：与某台 TOR 建 Peer 的 4 个 RR 实例同时异常。

标准 BGP Graceful Restart（GR，RFC 4724）是 per-peer 机制。会话断开后，本地保留从该 Peer 学到的路由，在 Restart Time 内等待对方恢复。超过 Stalepath Time 仍未恢复，则清除这些路由。

把 per-peer GR 直接用在 4 个 RR 实例上会有问题。任意一个实例重启都会触发一次 GR，而剩下 3 个实例仍在正常更新路由。此时进入保留状态，反而制造了不必要的路由冻结。

HPN Pivot的做法是引入 BGP Group GR，规则只有两条：

只有组内 最后一个 Peer 断开才触发 GR。
组内 第一个 恢复的 Peer（重连或新建）复位处于激活状态的 GR。

演讲给这个机制的定位是 headless forwarding——控制面无头状态下仍能转发。效果是：4 个实例全部异常时，TOR 侧已有的业务路由表项保持不变。任一实例恢复后，再按新的更新处理。

这条设计换来一个很实用的性质。即使RR 全失联的，已经在线运行的存量业务不受影响。

6. 效果

6.1. 计算口径

本节所有数字来自H OCP上HPN Pivot 演讲材料的设定，是按架构口径推算的值。它们不是某个生产集群的实测统计。

口径项	取值
组网形态	2 层 CLOS，收敛比 1:1
交换芯片 radix	512
Spine 数量 m	256
TOR 数量 n	512
每 TOR 下联网卡数	256
每网卡 IP 数	1（IPv4 /32 或 IPv6 /64）
集群业务路由总量	131K
集群 infra 路由总量	768
RR 组实例数	4
对比基线	传统 BGP：业务路由经 Spine 逐跳全量传递

6.2. 对比

指标（单台 TOR）	基线：传统逐跳 BGP	HPN Pivot	变化
从 Spine 学到的 BGP 条目	131K × 256 = 33M	768 × 256 = 196K	下降约 170 倍
学全量业务路由的 BGP Peer 数	200 以上（Spine 数量级）	4（单组 RR 实例数）	下降 50 倍以上
从 Spine 学到的业务路由	131K 条 × 256 份	0 条	完全解耦
集群业务路由总量	131K	131K	不变
端到端转发路径	TOR→Spine→TOR	TOR→Spine→TOR	不变
隔离再入网需重学的 path	约 33M	约 196K + 131K x4 ≈ 720K	下降约 50 倍

6.3. 改善了什么

收敛行为的改善来自结构，不是来自优化。 这是我认为整套设计最漂亮的地方，值得单独算一次。

按公开口径推算一次单台 TOR 失效。传统方案下，256 台 Spine 各自要撤销该 TOR 的 256 条业务路由，其它每台 TOR 需处理约 256 × 256 = 65K 条 UPDATE。Pivot 方案下，同一事件只需撤销 1 条 infra 路由，其它每台 TOR 处理约 256 条 UPDATE。受影响的那 256 条业务路由，在本地重新做第二级递归解析即可。

BGP 控制面需要处理的更新量，从 6.5 万级降到百级。 而数量最大的 131K 条业务路由，其下一跳在整个过程中保持不变。这正是两级递归带来的收益：故障被吸收在 infra 路由层。

7. 技术边界与后续方向

7.1. 依赖条件

Pivot 不是一个可以单独开关的特性，它把一部分网络可用性押在了几项前置条件上：

管控平台必须可靠。RR 的供给、扩缩容、配置下发、生命周期管理全部依赖 Pivot-Manager 与 ENC。管控异常会影响 RR 的扩容与变更；虽然不影响存量转发，但会削薄冗余度。
容器与宿主机的可靠性进入了控制面故障域。物理路由器时代的 RR 故障域是设备级的；容器化之后，宿主机操作系统、容器运行时、镜像版本都在这个故障域内。跨机架、跨网络集群的分布设计正是对此的补偿。
infra 路由层必须保持标准 BGP 行为。两级递归的正确性完全建立在 infra 路由的可达性之上。

7.2. 后续：把 Group GR 推到开源社区

演讲的 Call to Action 有两条：继续随 AI 集群规模增长增强 BGP 的规模与性能；推进 BGP Group GR 的增强。

这一点比方案本身更值得注意。BGP Group GR 解决的是”一组等价 RR 实例整体失效”这个通用问题，不是阿里云独有的场景。任何用多实例 RR 承接大规模路由分发的网络都会遇到它。把它作为开源增强推进，意味着这个机制有机会变成 SONiC 生态的公共能力。

从更大的视角看，业界在同一个问题上给出了至少三种答案。一是用 SRv6 承载可达性，二是由 controller 下发业务路由，三是由 RR 下发业务路由。

HPN Pivot 选了第三条。理由是改造面最小，且与既有 BGP 语义兼容。这不构成对其它路线的否定——不同团队的控制面基础、产品形态与运维约束不同，最优解也不同。
